LEDライトパネルはLEDチップの光を導光板の側面より照射してパネル全体が光るようにしたライトパネルです。
弊社のLEDライトパネルは板面の輝度均一度80%以上を確保出来る導光板を採用しております。導光板はLEDライトパネルの大きさや形態により、最適なDotモジュールの導光板を製作しております。
LEDチップの挿入箇所により、1方向型、2方向型、4方向型の導光板を製作しております。弊社のLEDライトパネルの種類はメディア交換式のパネルタイプ(周囲4方開閉)が7種類。光源のみのモジュールタイプが2種類、シートタイプが4種類ございます。各種類共にご要望サイズを1台から製作しております。
標準型のLEDライトパネルは標準白色(昼光色)6000k(ケルビン)のLEDチップを使用して、板面平均照度は4,000Lux(ルクス)の明るいLEDライトパネルです。
標準白色のLEDチップは演色性に優れた(RA83以上)。写真やサインが大変綺麗に見えます。
LEDライトパネルカタログPDFダウンロード(https://www.lumitechno.co.jp/catalog/led-panel.pdf)

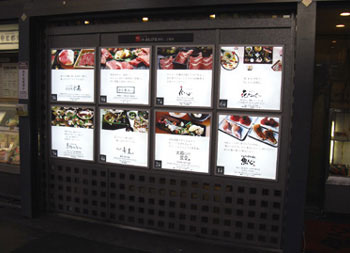

京都あじびるのLEDライトパネル600×600サイズ

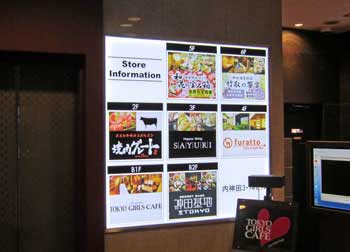

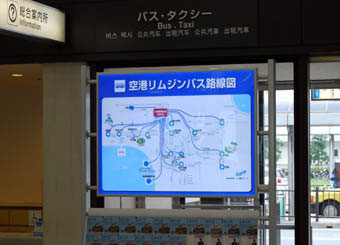

伊丹空港ANA空港バス案内 LEDライトパネルB0G
京都IMAGIUM LEDライトパネル屋外用800×800

壁付方法にて弊社LEDライトパネルをご使用される場合には、壁付用裏面配線タイプを使用ください。
弊社のLEDライトパネルの特徴は羽根が外側に張り出さず、上下、左右に隙間を無くして設置出来ます。

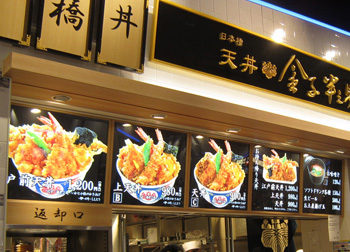

飲食店のメニューサインやフードコートなどのカウンター上部のメニューサインに最適です。
LEDライトパネルの製作サイズは最低200mm×200mmから2400mm×1200mmまで、1mm単位で製作いたします。
LEDチップの変更はご注文時にお申し付け下さい。(標準型は標準白色(昼光色)6000Kです。
変更出来る色温度は、電球色3000K・白色4300k・昼白色5000K・昼光色6000Kです。1台から製作いたします。
お問い合わせは電話・FAX・メールで ご遠慮なくお申し付けください。

LEDライトパネルSFR23
LEDライトモジュール4S8
LEDライトパネルLF34HR

LEDライトパネルを写真パネルとして使用される時にはLEDチップの色温度は大変重要です。屋外看板の文字などをシャープに綺麗に見せるためには、色温度6000Kの標準白色(昼光色)が最適です。
写真パネルのように人物や風景などを綺麗に見せるのは、肌色を綺麗に表現する5000Kの昼白色が適しています。
さらに、生鮮食品や精肉なども5000kの昼白色は自然に美味しく見せます。
電球色の3000Kは暖かさと優しさを表現するのには最適な色温度です。落ち着いた飲食店舗などのサインパネルや、光源としての利用など、雰囲気作りに利用範囲が広いです。和食などの飲食店舗で電球色3000Kなどの暖かい雰囲気のLEDライトパネルやLEDライトモジュールを是非ご検討下さい。
化粧品店や美容室、生鮮食品店ではナチュラルな昼白色5000K。和食の店舗は電球色3000K、白色蛍光灯の代わりには白色蛍光灯と同じ色温度の白色4300Kと使い分けていただきまして、最適な空間に最適な色温度のLEDライトパネルをお使い下さい。

LEDライトモジュール利用の特注埋込型

LEDライトパネル 埋込特注フレーム

防滴構造のLEDライトパネル屋外用800×800

LEDライトパネル屋外用角形

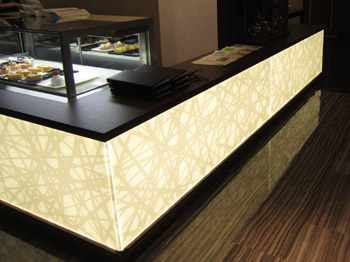

LEDライトモジュールのバックライト

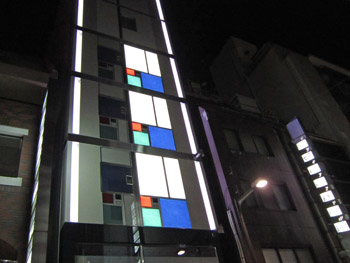

外壁バックライト照明

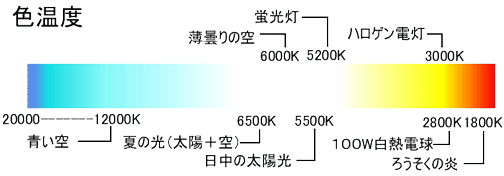

色温度(Color Temperature)

色温度は黒体を加熱したときの色と比較して同じ色の黒体の温度で表示されるものです。
太陽の色や空の色は朝日から夕陽と色が変化しますが、この色は黒体を過熱したときの色に一致していることから、それぞれの色が黒体の出す色と同じになったときの黒体の温度によって、色の温度で表現し、色温度と呼びます。
色温度は単位として、絶対温度(K)「ケルビン」で表示されます。

色温度の説明

弊社のLEDライトパネルは使用場所に合った色温度のLEDチップを選べます。3000k(ケルビン)の電球色、5000kの昼白色、6000kの白色及びフルカラーのRGBチップなどを用意しています。
弊社のLEDライトパネル及びLEDライトモジュールは板面全体の輝度の均一度を80%以上にするために、導光板は各サイズで専用設計のもと、1方向型、2方向型、4方向型のドットパターン導光板を使用しています。

防LEDライトパネル スタンド吊式兼用型

LEDライトパネル スタンド吊式兼用型
連結吊式仕様で賃貸紹介パネル

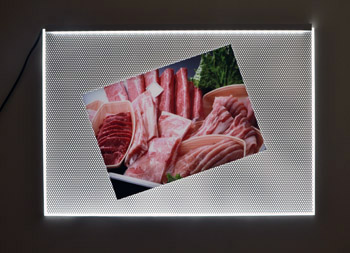

防LEDライトシート8T型 LS8

LEDライトシート8T型
木工什器の光源に最適

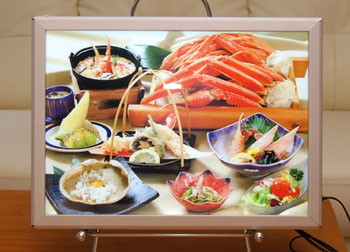

LEDライトパネルA3G-L1116-SFR23

LEDライトパネルSFR23型:スナップ式

LEDライトパネルA4スタンド

LEDライトパネル 卓上スタンド型A4H

LELEDライトシート変形(楕円)

LEDライトシート変形(楕円)

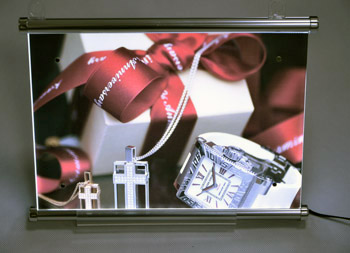

LEDライトパネルA3G-L2116-LF31H(クローム)

LEDライトパネルクローム仕上A3G

LEDライトパネルB2G-L2113-SFR28/BK(黒色)

LEDライトパネルSFR28型黒色A1G-5K

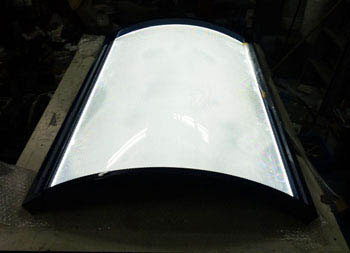

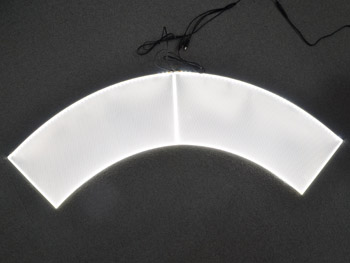

LEDライトパネルR面状

LEDライトパネルR面状のサイン用

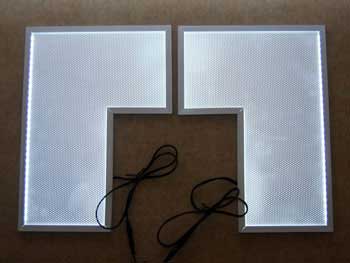

LEDライトモジュール4S8 変形

LEDライトモジュール8t変形(導光板)

弊社のLEDライトパネルの特徴

  1. ハイパワーLEDのチップによる高輝度ライトパネル。
  2. Dotパターンによる各サイズ専用設計で、板面の輝度が80%以上に均一化されています。
  3. パネルタイプ(片面型:SFR23型・LF34HR型・SFR28型と両面型:DFR50型・屋外用SF55型 )のフレームはコーナーに小さな丸みを付けた、ラウンド処理を施しております。触っても角で怪我しないような安全対策のための仕上げです。
  4. 裏面の周囲にはフックの取付が出来る溝があり、吊下げ取付、壁面取付を簡易にしています。
  5. 板面の輝度均一度80%以上、演色性の良いRa83以上の高輝度白色LEDチップを使用。(平均寿命50,000時間)
  6. 4方開きスナップ式アルミフレーム:SFR23/SFR28/LF31H/LF34HR/SF35 (メディア取替方法・壁取付方法

弊社のLEDライトパネルの種類は全面四方バネ開閉の「スナップ型」、光源部分だけの「モジュール型」、屋外での使用が出来る、「屋外防水型」、導光板に直接LEDチップを取り付けた「ヌードモジュール型」や「卓上スタンド型」などがあります。
スナップ型や屋外防水型はメディアの取り替えが簡単に出来ます。また、屋外用は鍵付きですので、イタズラの防止にも効果があります。
モジュール型はショーケース内の平面光源や狭い場所でのバックライト光源としての使用が最適です。省エネと長寿命。交換などのメンテナンス費用と電気代などのランニングコストの両面から効果絶大です。

LEDライトパネルの最大製作可能サイズは2400mm×1200mmまでの大きさです。
*RGBチップを使用した、フルカラー製品はリモコンのRGBコントローラーで色切替が出来ます。


下記一覧は抜粋です。LED図面を参照ください

標準型(コーナーラウンド処理仕様)ACアダプター別置付 (色:アルミシルバー色/黒色)
屋内用SFR23型
(幅23mm厚み24mm)
外寸 メディア フレーム内寸
LED
照度 消費
電力
SFR23型
LUX 標準 壁付
A0 A0G-L2113-SFR23 875×1223 841×1189 829×1177 23 24 174 14.0kg 3500 42W A0-G A0GR
A1 A1G-L2116-SFR23 628×875 594×841 582×829 23 24 96 7.6kg 4000 23W A1-G A1GR
A2 A2G-L2116-SFR23 454×628 420×594 408×582 23 24 48 4.4kg 4000 12W A2-G A2GR
A3 A3G-L1116-SFR23 331×454 297×420 285×408 23 24 24 2.2kg 3300 6W A3-G A3GR
A4 A4G-L1116-SFR23 244×331 210×297 198×285 23 24 12 1.5kg 3500 3W A4-G A4GR
B0 B0G-L2113-SFR23 1064×1490 1030×1456 1018×1444 23 24 216 20.0kg 3000 52W B0-G B0GR
B1 B1G-L2113-SFR23 762×1064 728×1030 716×1018 23 24 150 10.9kg 4000 36W B1-G B1GR
B2 B2G-L2113-SFR23 549×762 515×728 503×716 23 24 72 6.1kg 4000 17W B2-G B2GR
B3 B3G-L1113-SFR23 398×549 364×515 352×503 23 24 36 3.6kg 4000 9W B3-G B3GR
B4 B4G-L1113-SFR23 291×398 257×364 245×352 23 24 18 2.3kg 3500 5W B4-G B4GR
B5 B5G-L1116-SFR23 216×291 182×257 170×245 23 24 12 1.4kg 3500 3W B5-G B5GR
500*500-L2116-SFR23 500×500 466×466 454×454 23 24 54 4.1kg 4000 13W 5050 5050R
600*600-L2116-SFR23 600×600 566×566 554×554 23 24 66 5.3kg 3600 16W 6060 6060R
700*700-L2113-SFR23 700×700 666×666 654×654 23 24 96 6.9kg 4000 23W 7070 7070R
800*800-L2113-SFR23 800×800 766×766 754×754 23 24 108 8.7kg 3500 26W 8080 8080R
900*900-L2113-SFR23 900×900 866×866 854×854 23 24 126 12.5kg 3000 30W 9090 9090R
900*300-L1116-SFR23 900×300 868×268 854×254 23 24 51 2.4kg 3500 12W 9030 9030R
1200*300-L1116-SFR23 1200×300 1168×268 1154×254 23 24 69 3.1kg 3500 17W 1230 1230R
1500*300-L1116-SFR23 1500×300 1468×268 1454×254 23 24 87 3.8kg 3500 21W 1530 1530R
1800*300-L1116-SFR23 1800×300 1768×268 1754×254 23 24 105 4.5kg 3500 25W 1830 1830R
1200*800-L2113-SFR23 1200×800 1168×768 1154×754 23 24 174 15.0kg 3500 42W 8012 8012R
1200*900-L2113-SFR23 1200×900 1168×868 1154×854 23 24 174 16.6kg 3000 42W 9012 9012R
1800*900-L2113-SFR23 1800×900 1768×868 1754×854 23 24 264 24.8kg 3000 63W 9018 9018R
壁付用(コーナーラウンド処理仕様)  ACアダプター別置付    (色:アルミシルバー色/黒色)
壁付用SFR28型
(幅28mm厚み24mm)
メディア 内寸 LED
照度 消費
電力
SFR28型
Lux PDF図面
A2 A2G-L2116-SFR28 454×628 420×594 398×572 28 24 48 5.0kg 4000 12W A2G-SFR28
A1 A1G-L2116-SFR28 628×875 594×841 572×819 28 24 96 8.5kg 4000 23W A1G-SFR28
A0 A0G-L2113-SFR28 875×1223 841×1189 819×1167 28 24 174 15.2kg 3500 42W A0G-SFR28
B2 B2G-L2113-SFR28 549×762 515×728 493×706 28 24 72 6.1kg 4000 17W B2G-SFR28
B1 B1G-L2113-SFR28 762×1064 728×1030 706×1008 28 24 150 10.9kg 4000 36W B1G-SFR28
B0 B0G-L2113-SFR28 1064×1490 1030×1456 1008×1434 28 24 216 23.5kg 3000 52W B0G-SFR28
1800*900-L2113-SFR28 1800×900 1766×866 1744×844 28 24 264 24.4kg 3000 63W 1800*900-SFR28
1000*1000-L2113-SFR28 1000×1000 966×966 944×944 28 24 144 12.9kg 2600 35W 1000*1000-SFR28
1800*1000-L2113-SFR28 1800×1000 1766×966 1744×944 28 24 264 24.4kg 2600 63W 1800*1000-SFR28
2000*1000-L2113-SFR28 2000×1000 1966×966 1944×944 28 24 294 27.1kg 2600 71W 2000*1000-SFR28
1100*1100-L2113-SFR28 1100×1100 1066×1066 1044×1044 28 24 156 15.6kg 2400 37W 1100*1100-SFR28
1200*1200-L2113-SFR28 1200×1200 1166×1166 1144×1144 28 24 174 18.6kg 2100 42W 1200*1200-SFR28
1500*1200-L2113-SFR28 1500×1200 1466×1166 1444×1144 28 24 216 23.8kg 2100 52W 1500*1200-SFR28
1800*1200-L2113-SFR28 1800×1200 1766×1166 1744×1144 28 24 264 29.3kg 2100 63W 1800*1200-SFR28
2100*1200-L2113-SFR28 2100×1200 2066×1166 2044×1144 28 24 306 31.2kg 2100 73W 2100*1200-SFR28
2400*1200-L2113-SFR28 2400×1200 2366×1166 2344×1144 28 24 354 35.6kg 2100 85W 2400*1200-SFR28
ACアダプター内蔵式(コーナーラウンド処理仕様) 屋外防水型(縦使用・横使用)
屋外用防水型SF55型 外寸 メディア 内寸
LED
照度 消費
電力
SF55型
Lux 縦用 横用
A0 A0G-L2113-SF55 916×1264 841×1189 810×1158 53 45 174 21.2kg 3500 42W A0GH A0GW
A1 A1G-L2116-SF55 669×916 594×841 563×810 53  45 108  12.9kg 4000 26W A1GH A1GW
A2 A2G-L2116-SF55 495×669 420×594 389×563 53 45 48 9.4kg 4000 12W A2GH A2GW
B0 B0G-L2113-SF55 1105×1531 1030×1456 999×1425 53 45 216 29.1kg 3000 52W B0GH B0GW
B1 B1G-L2113-SF55 803×1105 728×1030 697×999 53 45 150 17.2kg 4000 36W B1GH B1GW
B2 B2G-L2113-SF55 590×803 515×728 484×697 53 45 72 13.1kg 4000 17W B2GH B2GW
600*600-L2116-SF55 600×600 535×535 494×494 53 45 60 8.8kg 3600 14W 600×600
700*700-L2116-SF55 700×700 635×635 594×594 53 45 72 10.7kg 3000 17W 700×700
800*800-L2116-SF55 800×800 735×735 694×694 53 45 84 13.2kg 2800 24W 800×800
900*900-L2113-SF55 900×900 835×835 794×794 53 45 120 15.8kg 3000 29W 900×900
1000*1000-L2113-SF55 1000×1000 935×935 894×894 53 45 132 19.2kg 2600 32W 1000×1000
ACアダプター内蔵可能型 アルミ鏡面(クローム)仕上げ
 屋内用LF31H型
クローム(アルミ鏡面)
外寸 メディア 内寸 LED
照度 消費
電力
LF31H型
Lux 標準 壁付
A0 A0G-L2113-LF31H 871×1219 852×1200 829×1177 21 30 174 15.3kg 3500 42W A0G-31 A0G-31R
A1 A1G-L2116-LF31H 624×871 603×852 582×829 21 30 96 8.3kg 4000 23W A1G-31 A1G-31R
A2 A2G-L2116-LF31H 450×624 431×605 408×582 21 30 48 5.0kg 4000 12W A2G-31 A2G-31R
A3 A3G-L1116-LF31H  327×450 308×431 285×408 21 30 24 3.2kg 3300 6W A3G-31 A3G-31R
A4 A4G-L1116-LF31H  240×327 221×308 198×285 21 30 12 2.1kg 3500 3W A4G-31 A4G-31R
B0 B0G-L2113-LF31H  1060×1486 1041×1467 1018×1444 21 30 216 24.2kg 3000 52W B0G-31 B0G-31R
B1 B1G-L2113-LF31H 758×1060 739×1041  716×1018 21 30 150 11.9kg 4000 36W B1G-31 B1G-31R
B2 B2G-L2113-LF31H 545×758 526×739 503×716  21 30 72 6.6kg 4000 17W B2G-31 B2G-31R
B3 B3G-L1113-LF31H 394×545 375×526 352×503 21 30 36 4.3kg 4000 9W B3G-31 B3G-31R
B4 B4G-L1113-LF31H  287×394 268×375 245×352 21 30 18 2.7kg 3500 5W B4G-31 B4G-31R
B5 B5G-L1116-LF31H  212×287 193×268 170×245 21 30 12 1.9kg 3500 3W B5G-31 B5G-31R
ACアダプター内蔵型 (コーナーラウンド処理仕様)   (色:アルミシルバー色/黒色)
屋内用LF34HR型
外寸 メディア 内寸 LED
照度 消費
電力
LF34HR型
Lux 標準 壁付
A0 A0G-L2116-LF34HR 871×1219 841×1189 829×1177 21 34 174 15.5kg 3500 42W A0G-34 A0G-34R
A1 A1G-L2116-LF34HR 624×871 594×841 582×829 21 34 96 8.4kg 4000 23W A1G-34 A1G-34R
A2 A2G-L2116-LF34HR 450×624 420×594 408×582 21 34 48 5.1kg 4000 12W A2G-34 A2G-34R
A3 A3G-L1116-LF34HR 327×450 297×420 285×408 21 34 24 3.2kg 3300 6W A3G-34 A3G-34R
B1 B1G-L2113-LF34HR 758×1060 728×1030 716×1018 21 34 150 12.0kg 4000 36W B1G-34 B1G-34R
B2 B2G-L2113-LF34HR 545×758 515×728 503×716 21 34 72 6.7kg 4000 17W B2G-34 B2G-34R
B3 B3G-L1113-LF34HR 394×545 364×515 352×503 21 34 36 4.4kg 4000 9W B3G-34 B3G-34R
両面型 (コーナーラウンド処理仕様) ACアダプター内蔵可能式    (色:アルミシルバー色/黒色)
屋内用両面型
DFR50
 外寸 メディア 内寸 厚み  LED
照度 消費
電力
DFR50型
Lux
A1 A1G-L2116-DFR50 628×875 594×841 582×829 23 50 192 13.9kg 4000 46W A1G-DFR
A2 A2G-L2116-DFR50 454×628 420×594  408×582 23 50 96 7.9kg 4000 23W A2G-DFR
A3 A3G-L1116-DFR50 331×454 297×420 285×408 23 50 48 4.7kg 3300 12W A3G-DFR
A4 A4G-L1116-DFR50 244×331 210×297 198×285 23 50 24 30kg 3500 6W A4G-DFR
B1 B1G-L2113-DFR50 762×1064 728×1030  716×1018 23 50 300 19.9kg 4000 72W B1G-DFR
B2 B2G-L2113-DFR50 549×762 515×728 503×716 23 50 144 11kg 4000 35W B2G-DFR
B3 B3G-L2113-DFR50 398×549 364×515 352×503 23 50 72 6.4kg 4000 17W B3G-DFR
B4 B4G-L2113-DFR50 291×398 257×364 245×352 23 50 36 3.9kg 3500 9W B4G-DFR
ACアダプター内蔵可能型 大型用幅広フレーム型     (色:アルミシルバー色/黒色)
屋内用35型
大型フレーム
外寸 メディア 内寸 LED
Chip

照度 消費
電力
SF35型
Lux 標準 壁付
1200*800-L2113-SF35 1200×800 1163×763 1130×730 35 42 174 15.1kg 3500 42W 812-35 812-35R
1200*900-L2113-SF35 1200×900 1163×863 1130×830 35 42 174 16.7kg 3000 42W 912-35 912-35R
1800*900-L2113-SF35 1800×900 1763×863 1730×830 35 42 264 25.0kg 3000 63W 918-35 918-35R
2400*900-L2113-SF35 2400×900 2363×863 2330×830 35 42 354 32.5kg 3000 85W 924-35 924-35R
1000*1000-L2113-SF35 1000×1000 963×963 930×930 35 42 144 15.6kg 2600 35W 11-35 11-35R
1500*1000-L2113-SF35 1500×1000 1463×963 1430×930 35 42 222 22.7kg 2600 53W 115-35 115-35R
2000*1000-L2113-SF35 2000×1000 1963×963 1930×930 35 42 294 30.1kg 2600 71W 120-35 120-35R
1200*1200-L2113-SF35 1200×1200 1163×1163 1130×1130 35 42 174 21.5kg 2100 42W 1212-35 1212-35R
1800*1200-L2113-SF35 1800×1200 1763×1163 1730×1130 35 42 264 32.1kg 2100 63W 1218-35 1218-35R
2400*1200-L2113-SF35 2400×1200 2363×1163 2330×1130 35 42 354 41.8kg 2100 85W 1224-35 1224-35R
モジュール8T 4S8型 外寸   内寸 LED
Chip

照度 消費
電力
PDF図面
Lux 4S8型
A1 A1-L2116-4S8 841×594 814×567 13.5 8 96 3.9kg 4000 23W A1-4S8
B2 B2-L2113-4S8 728×515 701×488 13.5 8 72 3.2kg 4000 17W B2-4S8
A2 A2-L2116-4S8 594×420 567×393 13.5 8 48 2.0kg 4000 12W A2-4S8
B3 B3-L1113-4S8 515×364 488×337 13.5 8 36 1.5kg 4000 9W B3-4S8
A3 A3-L1116-4S8 420×297 393×270 13.5 8 24 1.1kg 3300 6W A3-4S8
A4 A4-L1116-4S8 297×210  270×183 13.5 8 8 0.6kg 3500 2W A4-4S8
1800*1000-L2113-4S8 1800×1000   1773×973 13.5 8 264 14.5kg 2600 63W 1800*1000-4S8
1200*800-L2113-4S8 1200×800   1173×773 13.5 8 174 7.8kg 3500 42W 1200*800-4S8
1000*700-L2113-4S8 1000×700   973×973 13.5 8 144 5.8kg 4000 35W  1000*700-4S8
600*600-L2116-4S8 600×600   573×573 13.5 8 66 3.1kg 3600 16W 600*600-4S8
700*500-L2116-4S8 700×500   673×473 13.5 8 78 3.0kg 4000 19W 700*500-4S8
500*500-L2116-4S8 500×500   473×473 13.5 8 54 2.2kg 4000 13W 500*500-4S8
400*600-L2116-4S8 400×600   373×573 13.5 8 42 2.1kg 3600 10W 400*600-4S8
2400*400-L1113-4S8 2400×400   2373×373 13.5 8 177 3000 42W 2400*400-4S8
2100*400-L1113-4S8 2100×400 2073×373 13.5 8 153 3000 37W 2100*400-4S8
1800*400-L1113-4S8 1800×400 1773×373 13.5 8 132 3000 32W 1800*400-4S8
1500*400-L1113-4S8 1500×400 1473×373 13.5 8 108 3000 26W 1500*400-4S8
1200*400-L1113-4S8 1200×400 1173×373 13.5 8 87 3000 21W 1200*400-4S8
2400*300-L1116-4S8 2400×300 2373×273 13.5 8 141 3500 2400*300-4S8
2100*300-L1116-4S8 2100×300 2073×273 13.5 8 123 3500 30W 2100*300-4S8
1800*300-L1116-4S8 1800×300 1773×273 13.5 8 105 3500 25W 1800*300-4S8
1500*300-L1116-4S8 1500×300   1473×273 13.5 8 87 3.8kg 3500 21W 1500*300-4S8
1200*300-L1116-4S8 1200×300 11733×273 13.5 8 69 3.1kg 3500 17W 1200*300-4S8
モジュール10T 4S10型 外寸   内寸 LED
Chip

照度 消費
電力
PDF図面
Lux 4S10型
1800*1000-L2113-4S10-LDP 1800×1000    1773×973 13.5 10 264 14.5kg 2600 63W 1800*1000
1200*800-L2113-4S10-LDP 1200×800    1173×773 13.5 10 174 7.8kg 3500 42W 1200*800
1000*700-L2113-4S10-LDP 1000×700    973×673 13.5 10 144 5.8kg 4000 35W 1000*700
600*600-L2116-4S10-LDP 600×600    573×573 13.5 10 66 3.1kg 3600 16W 600*600
700*500-L2116-4S10-LDP 700×500    673×473 13.5 10 78 3.0kg 4000 19W 700*500
500*500-L2116-4S10-LDP 500×500    473×473 13.5 10 54 2.2kg 4000 13W 500*500
400*600-L2116-4S10-LDP 400×600    373×573 13.5 10 42 2.1kg 3600 10W 400*600
1500*300-L1116-4S10-LDP 1500×300    1473×273 13.5 10 87 3.8kg 3500 21W 1500*300
1200*300-L1116-4S10-LDP 1200×300    1173×273 13.5 10 69 3.1kg 3500 17W 1200*300
モジュール8T両面 4D8型 外寸   内寸 LED
Chip

照度 消費
電力
PDF図面
Lux 4D8型
A4 A4-L1116-4D8 297×210   270×183 13.5 8 12 0.7kg 2400 3W A4-4D8
A3 A3-L1116-4D8 420×297   393×270 13.5 8 24 1.3kg 2400 6W A3-4D8
A2 A2-L2116-4D8 594×420   567×393 13.5 8 48 2.2kg 2400 12W A2-4D8
A1 A1-L2116-4D8 841×594 814×567 13.5 8 96 4.2kg 2400 23W A1-4D8
B3 B3-L1113-4D8 515×364 488×337 13.5 8 36 1.7kg 2500 9W B3-4D8
B2 B2-L2113-4D8 728×515 701×488 13.5 8 72 3.2kg 2500 17W B2-4D8
LEDライトシート型      <フレーム幅13.5mm厚み8mm・10mm>
LEDライトシート LS8型 外寸   内寸
LED
照度 消費
電力
LS8型
Lux
A4 A4-L1116-LS8 297×210 283×210 13.5 8 12 0.7kg 3500 3W A4-LS8
A3 A3-L1116-LS8 420×297 420×283 13.5 8 24 1.1kg 3500 6W A3-LS8
B4 B4-L1113-LS8 364×257 350×257 13.5 8 18 0.9kg 3500 4W B4-LS8
B3 B3-L1113-LS8 515×364 515×350 13.5 8 36 1.6kg 3500 9W B3-LS8
900*300-L1116-LS8 900×300 900×286 13.5 8 51 2.2kg 3500 12W 900*300-LS8
1200*300-L1116-LS8 1200×300 1200×286 13.5 8 69 2.8kg 3500 17W 1200*300-LS8
900*400-L1113-LS8 900×400 900×386 13.5 8 66 2.9kg 3000 16W 900*400-LS8
1200*400-L1113-LS8 1200×400 1200×386 13.5 8 87 3.7kg. 3000 21W 1200*400-LS8
PDF図面
LEDライトパネルの図面 モジュール スナップ片面型(断面) DFR50 屋外用縦型
4S断面 SFR23 SFR28 LF31H LF34HR SF35 屋外用横型
  • LEDライトパネルからの電源配線の出し方は変更出来ます。(基本はフレーム側面及び裏面中央)注文時にご指示して下さい。
  • LED-chip:標準白色(昼光色)6000K・昼白色5000K・白色4300K:電球色3000K:演色性はRa82以上の高演色高輝度チップです。
  • 屋外で使用されるの場合には、LED-CHIPの防水処理が出来ますので、注文時にご指示下さい。

LEDライトパネルの特注仕様と在庫について。

  • ①サイズ・・・200mm×200mm~1200mm×2400mm
  • ②高輝度型(6,000Lux~14,000Lux)検査用で専用調光器別途使用可能
  • ③フレーム色はアルミシルバー 及び黒色(着色)・屋外用はアルミシルバーのみ
  • ④屋外防水フレーム:扉式鍵付き・・・幅53mm 厚み45mm(屋外用はアルミシルバーのみ)
  • ⑤納期は個別に受注後に提示(2週間程度)

LEDライトパネルは設置簡単なACアダプター仕様で、電源は100Vのコンセントに差し込むだけです。 (ACアダプターなど全てセットしております)。画面のメディアのみ制作頂きましたら、すぐに使用できます。
標準のメディアは、インクジェット出力の電照用乳半ベースのメディアですが、美観上の観点から写真などのトーメイのコルトンフイルムなどを使用される場合は、導光板のDotパターンが見えないように、乳半フイルム又は別途の拡散板仕様のLEDライトパネルをご用命下さい。

LEDライトパネルの電源配線取り出し位置は標準ではパネル側面及び裏面中央となっておりますが、配線位置をご指定の位置への変更もいたします。ご注文時に指示下さい。

※サイズ(G)は挿入のメディア(透過フイルムなど印刷物のサイズが紙サイズと成っています。)
※特注品(サイズ&輝度・指定色)の価格については、メール及びFAXでお問い合わせ下さい。
折り返し、お見積書を差し上げます。
